Caja de PC

Es la encargada de alojar los componentes internos del ordenador, dando acceso a las unidades de diskettes, lectores de CD's etc..
La caja a de ser metálica o al menos disponer de una placa mecánica en su interior para poder dar protección a los circuitos de la radiación y entradas de interferencias,

Características principales;

En su frontal suele llevar distintos pulsadores e indicadores luminosos, entre los que cabe destacar:

• El botón de encendido (Power).
• El botón de Reset ( permite reiniciar el equipo cuando el software no responde).
• El botón de Turbo( para conmutar la velocidad de proceso en ordenadores viejos).
• El indicador de encendido (mientras el ordenador está conectado)
• El indicador de Disco Duro (nos muestra cuando se está accediendo a dicho dispositivo)

En la parte posterior encontraremos; por lo general los conectores de las diferentes tarjetas adaptadores que tengamos en nuestro equipo, los agujeros de ventilación, los conectores serie, paralelo, USB  y el conector de alimentación eléctrica que se encontrara en la fuente de alimentación.

Según su origen podemos distinguir dos grandes grupos:

• Cajas especificas para modelos concretos, por ejemplo para ordenadores de una marca determinada como es Macintosh de Apple.
• Las cajas de otros fabricantes de equipos no genéricos , son las que se usan en la mayoría de los casos,  nosotros elegiremos la opción mas adecuada a nuestras necesidades, para ello debemos tener en cuenta la idoneidad de la misma en cuanto función, espacios, cualidades de refrigeraron, ambiente en el que se va a usar, etc.

Podemos clasificar según el tamaño y la forma, las cajas mas comunes.

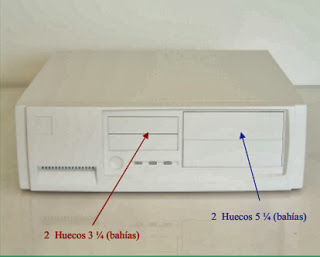

Sobremesa, escritorio o desktop: como su propio nombre indica los las adecuadas para una mesa de trabajo, para equipos pequeños de forma horizontal y con pocas posibilidades de ampliación

Dentro de este grupo existen diferentes tamaños y diferentes alturas de caja.

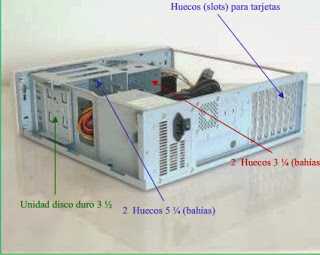

• Las de altura completa, en las que una tarjeta PCI de cualquier tamaño se puede alojar.
• Se usa cuando se requieren posibilidades de ampliación y unidades en formato sobremesa.
• Esta caja admite 2 unidades  de 5 1/4 int./ext, 2 unidades de 3 1/2 int./ext y una unidad de disco interna
• La ventilación en estos formatos es más problemática.

•  Las de media altura, en las que hay que usar tarjetas " half PCI o riser"

• Esta caja admite 1 unidad de 5 1/4 int./ext, 1unidad de 3 1/2 int./ext y una unidad de disco interna.

Cajas  "torre": Son verticales y básicamente existen tres tamaños: minitorre, semitorre y gran torre. Según su tamaño tiene más posibilidades de ampliación ( unidades disco, lectores, etc.).

- Minitorre (146 mm x 358 mm x 384mm) para placas baso del tipo microATX  (225mm x 251mm).

- Semitorre o "Mid-tower" (205 mm x 490mm) para placas base del tipo ATX                (254mmx318mm) y Baby AT, con hueco para de 2 a 4 dispositivos (DVD, CD, etc)

- Torres (para un gran numero de dispositivos),

• Mini torre; son las más pequeñas, se puede usar como sobremesa vertical y en un mueble o sobre suelo.
• A pesar de su tamaño, pueden incluir mejoras en ventitlación debido a un mayor volumen.
• Esta caja admite 2 uds. de 5 1/4 int./ext y 2 uds. 3 1/2 int./ext., en algunas, 1 unidad HD interna.
• Junto con el tipo "sobremesa", es el más usado.

• Semi-torre; normalmente usada por usuarios que requieren un número importante de dispositivos de almacenamiento o ranuras de expansión (slots)
• Mejoras importantes en unidades y ventilación con respecto a minitorre.
• Esta caja admite 4 unidades de 5 1/4 int./ext., 2 unidades 3 1/2 int/ext y 3 discos internos 3 1/2(HD).
• Usuarios avanzados (uso técnico, administradores red, programadores, etc.)

• Gran torre; usada por usuario que requieran un numero importante de dispositivos de almacenamiento o ranuras de expansión (slots), se usa también en  "servidores económicos".
• Mejoras importantes en unidades y ventilación con respecto a la semi-torre.
• Esta caja admite 10 unidades de 5 1/4 int./ext, 2 unidades 3 1/2 y 3 discos internos 3 1/2 (HD).
• Usuarios avanzados ( uso técnico, administradores red, programadores, etc.)
• Pequeños servidores económicos sin requerimientos de alta disponibilidad.

Cajas servidores; pensadas especialmente para equipos de altas prestaciones, son de tamaño igual o superior a las "gran torre", ya que están pensadas para albergar gran cantidad de componentes, unidades, etc.

• Tienen que cumplir condiciones de funcionamiento y uso diferente a las de los equipos usuarios, por lo tanto encontraremos las siguientes mejoras y posibilidades:

• Incremento de unidades de almacenamiento, sobre todo discos duros.
• Posibilidad de cambio "en caliente" de estos discos.
• Posibilidad de fuentes de alimentación redundantes para prevision de fallos.
• Ventilación mejorada y mantenimiento del equipo sencillo.
• Sistema "torre" o para colocar en racks de 19"

 Como se puede observar, el tamaño de la caja es superior y se incrementan los sistemas de ventilación, alimentación y almacenamiento. Se facilita el mantenimiento del equipo.

Cajas para enracar; cuando pretendemos agrupar varias máquinas en un espacio pequeño, se pueden usar "armarios" (racks) de ancho 19" donde se alojan maquinas con una caja especial de ancho de 19" y diferentes alturas.

• Cuando es necesario concentrar equipos servidores o de otro tipo, se suelen agrupar en armarios de anchura estándar 19" y de altura variable.
• Este agrupacimiento sirve tambien para facilitar la protección de equipos seguridad de datos condiciones ambientales etc.

Exiten otros tipos de caja algo menos comunes que las anteriormente mencionadas; Normalmente estas son más pequeñas, para adaptarse a la creciente demanda de equipos multimedia, placas más reducidas y creciente demanda de equipos especiales. Aqui mostramos diferentes tipos de cajas para equipos menos extentidos:
